8 (+32) channel MultiSystem 5070 Datalogger & Kits

最高位・マルチタスク 油圧診断用ハンディデータロガー

マルチシステム5070ハンディデータロガー(5060Plusの後継機)は、圧力、温度、流量、RPM、位置、力、電圧、電流、オイル状態などを記録するために8つの高速(最大0.1 ms)入力で最大42チャンネルをユーザーに提供します。
2つのデジタルI/Oチャンネルにより、複数の機器を接続したり、測定をリモートでトリガーすることもできます。2つの独立したCANbusラインは、CANopenセンサーまたは、J 1939 CAN機械データのいずれかから最大32チャネルを可能にし、これらのチャネルは、差分値、電力、速度などの選択可能または自由に定義可能な自動計算チャンネルにカスタマイズすることもできます。
4GB SDカードストレージと高速化されたプロセッサーにより、測定毎に最大600万回の読み取りが可能で、付属のHYDROcom 6 Advancedソフトウェアにデータを迅速にダウンロードしてさらに分析することができます。マルチシステム5070は、高度な油圧システム解析には必須のデータロガーです。
その他センサーについては、センサーページをご覧ください。

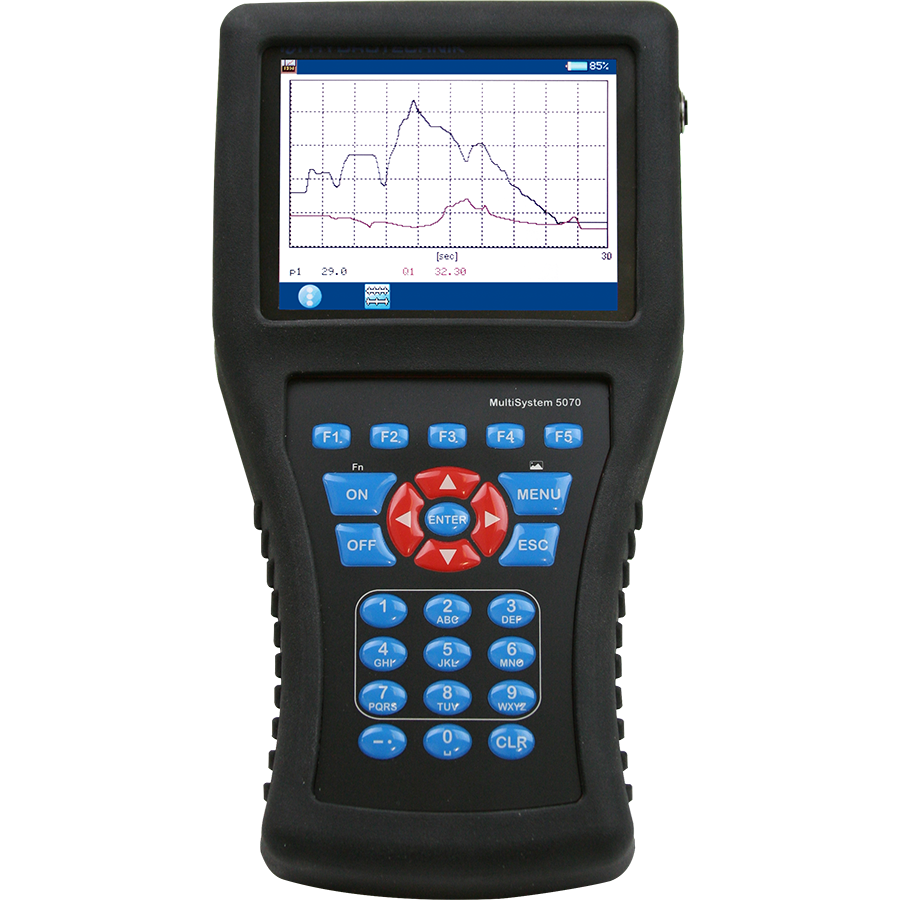

Multi System 5070

マルチシステム5070



マルチシステム5070

マルチシステム5070本体
AC充電器およびUSBケーブル
USBメモリスティック
HYDROcom 6ソフトウェア(アドバンスドVer.)
プラスチック製キャリーケース
ゴムショックカバーとスクリーンプロテクタを標準装備

チャンネル1~8:アナログ測定用入力:0/4-20mA、0/2-10V、1-5V、0.5-4.5V、±10V
チャンネル7・8:最大10kHz (アナログNGの場合)の2周波数入力
チャンネル9・10:トリガー/デジタル信号入出力
チャンネル11~42:CAN入力
高速データ処理13ビットアナログ/デジタル変換器
固定式または自由に定義可能な式で自動計算チャンネル
アイコンによるナビゲーション、テキスト、グラフ、およびユーザー定義可能な5インチカラーディスプレイ
4GB内部メモリ+SDカードスロット
1測定あたり600万回の読み取り値とトータル500回測定のメモリスペース
スキャンレートは最大0.1 ms
使いやすいメニュー操作
USBインターフェース(デバイスとホストインターフェイス)によるデータ転送
CANセンサーパラメータを格納するCANデータベース内蔵
センサーパラメータを格納するセンサデータベース内蔵
最大20台の機器設定を保存するプロジェクト管理
ヘルプ機能

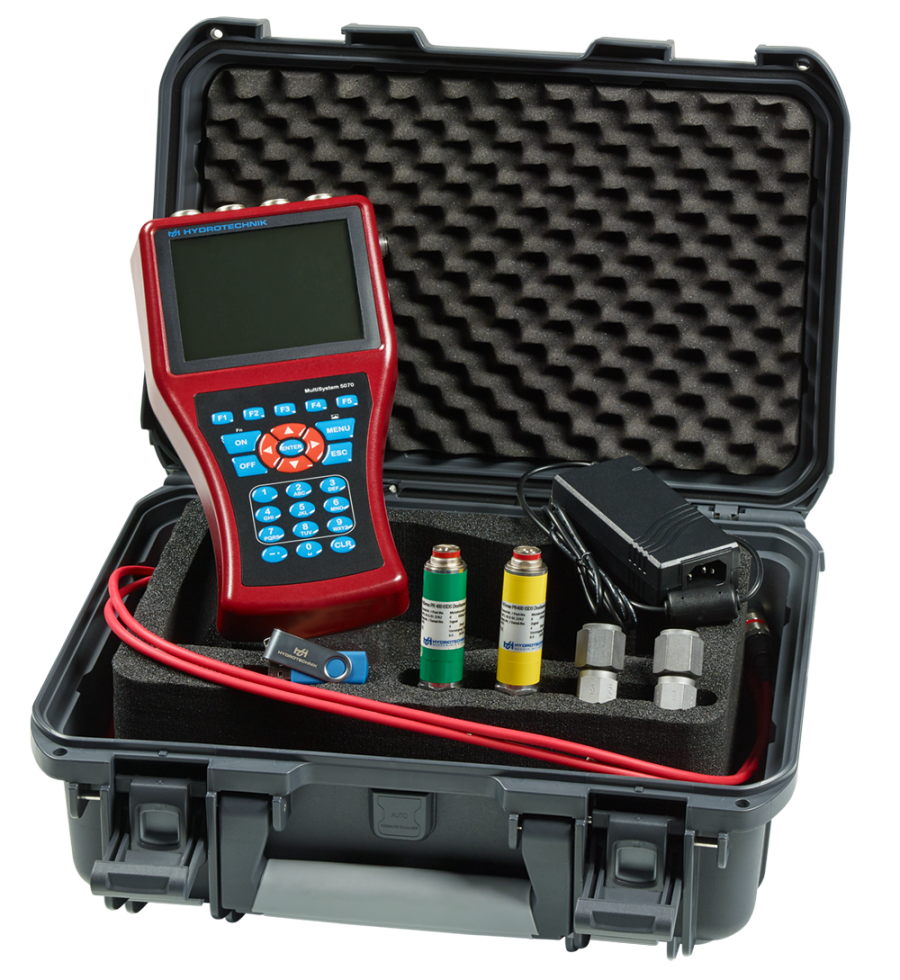

5070p/p-XX-XX

マルチシステム5070本体
PR100 ISDS圧力センサーx2
測定ケーブル5.0 m×2
1620ミニメステストポイント センサーアダプターx2
AC充電器およびUSBケーブル
HYDROcom 6ソフトウェア(アドバンスドVer.)
プラスチック製キャリーケース


圧力範囲      *XXを下記数値に置き換えてお問い合わせください
-0.1〜0.6 MPa ⇨32
0〜6 MPa   ⇨21
0〜25 MPa    ⇨17
0〜40 MPa    ⇨15
0〜60 MPa    ⇨18
0〜100 MPa  ⇨29


5070p/p/T-XX-XX

マルチハンディ5070本体
PR100 ISDS圧力センサーx2
TE300 ISDS温度センサー(-50℃〜+200℃)x1
測定ケーブル5.0 m×3
1620ミニメステストポイント センサーアダプターx2
AC充電器およびUSBケーブル
HYDROcom 6ソフトウェア(アドバンスドVer.)
プラスチック製キャリーケース



圧力範囲      *XXを下記数値に置き換えてお問い合わせください
-0.1〜0.6 MPa ⇨32
0〜6 MPa   ⇨21
0〜25 MPa    ⇨17
0〜40 MPa    ⇨15
0〜60 MPa    ⇨18
0〜100 MPa  ⇨29

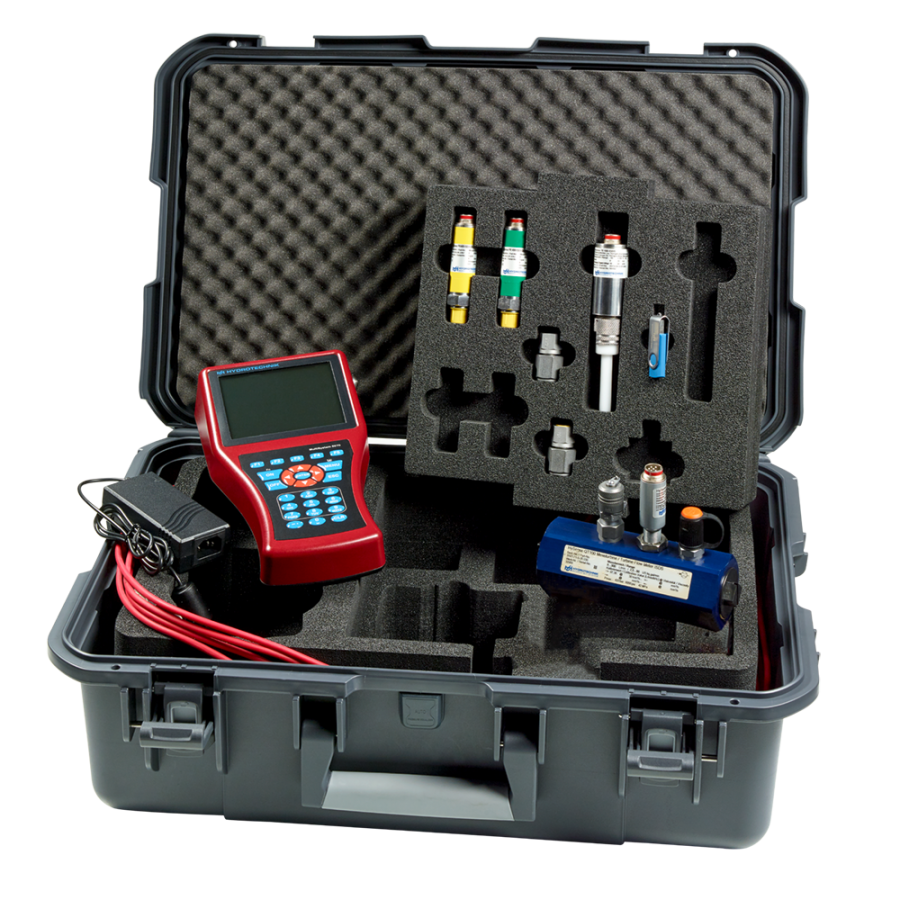

5070p/p/T/Q-XX-XX-YY

マルチシステム5070本体
PR100 ISDS圧力センサーx2
TE300 ISDS温度センサー(-50℃〜+200℃)x1
QT500 ISDSタービン流量センサーx1
測定ケーブル5.0 m×4
1620ミニメステストポイント センサーアダプターx2
AC充電器およびUSBケーブル
HYDROcom 6ソフトウェア(アドバンスドVer.)
プラスチック製キャリーケース



圧力範囲      *XXを下記数値に置き換えてお問い合わせください
-0.1〜0.6 MPa ⇨32
0〜6 MPa   ⇨21
0〜25 MPa    ⇨17
0〜40 MPa    ⇨15
0〜60 MPa    ⇨18
0〜100 MPa  ⇨29

流量計範囲       *YYを下記数値に置き換えてお問い合わせください
1〜10 L/min  ⇨01
2〜75 L/min  ⇨70
9〜300 L/min   ⇨71
16〜600 L/min ⇨72
